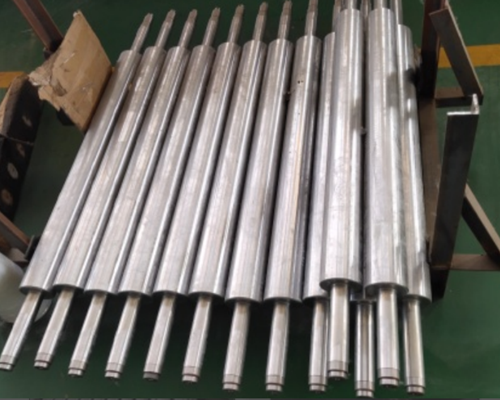

滾軸加工

      一般用于測量工件尺寸、角、弧度等的滾軸加工時，或加工完畢后的檢驗工具。游標卡尺、螺旋測微器、角尺、針規、杠桿計、量規、塞尺、塞尺、三坐標等都是量具的種類。

      一，游標卡尺。

分度儀是一種可測量工件長度、內外徑及深度的測量?jì)x。游標卡尺由主尺和附加在主尺上并能滑動的游標兩部分組成。有一副可移動量爪器，用于測量主尺和游標上的內徑和外徑，并可在尾部測量桿上測量深度。讀取時，取主尺上的讀數與游標上的讀數之和，小到0.02毫米。

      二，螺旋測微儀。

螺旋式測微機是一種測量滾軸加工工件長度的量具，其精度可達0.01mm，估計精度可達0.001mm，因此也成為千分尺。螺旋式測微機測量范圍極小，一般只有幾厘米。該裝置由機架、固定機殼、可移動機殼、量測螺桿、旋鈕及微調旋鈕組成，螺套的間距為0.5mm，活動套筒與螺桿相連，周邊可分為50個單元。用固定套管上間隔0.5mm的刻線測量螺桿旋轉的全圈數，對低于一圈的部分通過活動套管周?chē)目叹€(xiàn)進行測量，在測量的基礎上估計一位小數。

      三，角度尺

      角尺法是機械加工中，對滾軸類加工工件內、外角測量的量具，其外角范圍介于0-320度之間，內角范圍為40-130度。角尺由主尺和游標組成，主尺刻線為1度，游標的刻線是取主尺的29度，并將其等分為30格，因此游標刻線每格可到1/30度，即2分。
